Was ist eine Radnaben-Differenzdruckgussform und wie funktioniert sie?

In der sich ständig weiterentwickelnden Welt des Automobilbaus sind Präzisionstechnik und Kosteneffizienz von entscheidender Bedeutung. Eine der kritischsten Komponenten in der Aufhängung und Radbaugruppe jedes Fahrzeugs ist die Radnabe . Die Radnabe dient als Verbindungspunkt zwischen Rad und Fahrzeug und ermöglicht eine reibungslose Drehung und Lastübertragung. Daher müssen Design und Herstellung strenge Leistungs- und Sicherheitsstandards erfüllen. Um dies zu erreichen, werden moderne Fertigungstechniken wie z Differenzdruckguss haben die Art und Weise, wie Radnaben hergestellt werden, revolutioniert.

Was ist Differenzdruckguss?

Bevor wir uns mit den Besonderheiten von Radnaben-Differenzdruck-Gussformen befassen, ist es wichtig zu verstehen, was Differenzdruckguss (DPC) Ist.

Differenzdruckguss erklärt

Differenzdruckguss ist eine spezielle Technik zum Gießen von Metallen mit hoher Präzision und hervorragenden mechanischen Eigenschaften. Bei diesem Verfahren wird geschmolzenes Metall durch Druck in eine Form gepresst. Das Hauptunterscheidungsmerkmal dieser Methode besteht darin, dass sie einen Druckunterschied mit sich bringt – im Wesentlichen einen Druckunterschied zwischen dem Formhohlraum und der Umgebung.

Bei herkömmlichen Schwerkraftgussverfahren wird geschmolzenes Metall in eine Form gegossen, wobei der Formhohlraum mithilfe der Schwerkraft gefüllt wird. Im Gegensatz, Differenzdruckguss Verwendet kontrollierten Luftdruck (entweder positiv oder negativ), um den Fluss des geschmolzenen Metalls zu verbessern, eine vollständige Formfüllung sicherzustellen und die Wahrscheinlichkeit von Fehlern wie Lufteinschlüssen, Hohlräumen und Schrumpfung zu verringern.

Wie Differenzdruckguss funktioniert

Das Differenzdruckgussverfahren funktioniert wie folgt:

1. Formvorbereitung : Die Form wird in eine Druckkammer gestellt und dort abgedichtet, um Luftlecks zu verhindern.
2. Einspritzung von geschmolzenem Metall : Geschmolzenes Metall wird unter Druck in die Form eingespritzt, wodurch sichergestellt wird, dass selbst die kompliziertesten Teile der Form gleichmäßig und lückenlos gefüllt werden.
3. Erstarrung unter Druck : Während das Metall abkühlt und sich verfestigt, trägt der Druck in der Form dazu bei, einen gleichmäßigen Metallfluss aufrechtzuerhalten und so Fehler während des Abkühlvorgangs zu vermeiden.
4. Schimmelentfernung : Nachdem das Metall erstarrt ist, wird die Form geöffnet und das Gussteil entnommen. Der Differenzdruck stellt sicher, dass das Teil solide und von hoher Qualität ist.

Die Hauptvorteile des Differenzdruckgusses liegen in der Möglichkeit, Teile mit hoher Maßgenauigkeit, weniger Fehlern und verbesserten mechanischen Eigenschaften herzustellen. Aufgrund dieser Vorteile eignet es sich besonders gut für die Herstellung komplexer Bauteile wie Radnaben.

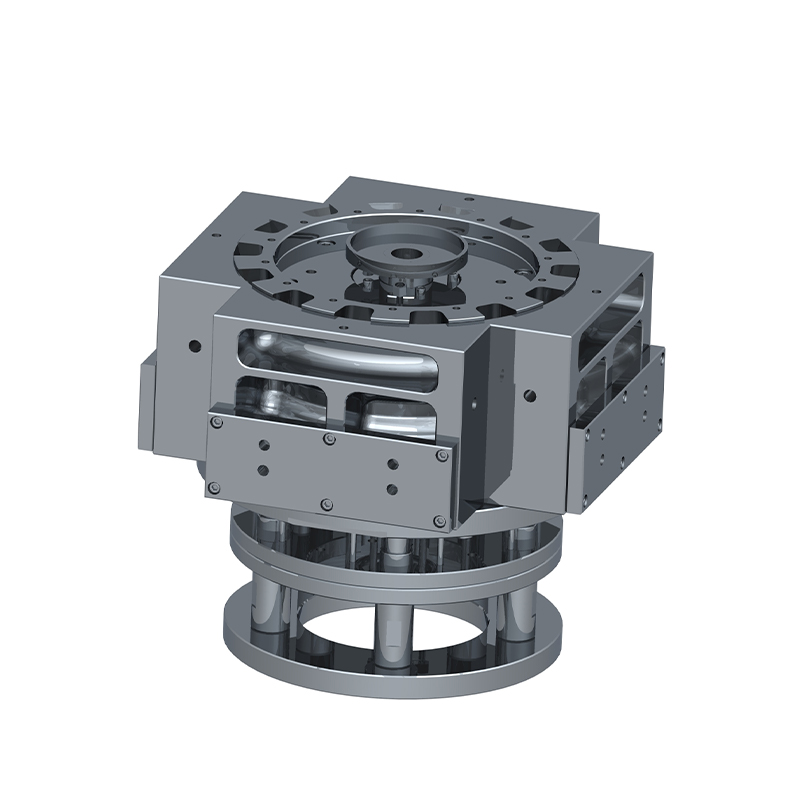

Was ist eine Radnaben-Differenzdruckgussform?

A Radnabe differential pressure casting mold ist eine speziell entwickelte Form, die für das Differenzdruckgussverfahren zur Herstellung von Radnaben verwendet wird. Radnaben sind integrale Bestandteile von Fahrzeugen und stellen die Schnittstelle zwischen Rad und Achse dar. Da Radnaben erheblichen mechanischen Belastungen standhalten müssen, beispielsweise durch Bremsen, Wenden und Beschleunigen, ist es von entscheidender Bedeutung, dass sie aus hochfesten Materialien mit präzisen Geometrien hergestellt werden.

Design und Merkmale einer Radnabenform

Die beim Differenzdruckguss für Radnaben verwendete Form wird mit viel Liebe zum Detail konstruiert. Es besteht aus hochfesten Materialien, die sowohl den hohen Temperaturen der Metallschmelze als auch den Drücken beim Gießprozess standhalten. Das Design der Form spiegelt in der Regel die endgültige Form und Größe der Radnabe wider, einschließlich Schraubenlöchern, komplizierten Oberflächen und der zentralen Lagerschnittstelle.

Zu den wichtigen Konstruktionsmerkmalen einer Radnaben-Differenzdruckgussform gehören:

• Druckkammer : Die Form befindet sich in einer Druckkammer, die den notwendigen Druckunterschied erzeugen kann, um das geschmolzene Metall in die Form zu drücken.
• Entlüftungssystem : Ein sorgfältig konzipiertes Entlüftungssystem sorgt dafür, dass Gase und Luft während des Füllvorgangs aus dem Formhohlraum ausgestoßen werden und so Defekte vermieden werden.
• Kühlkanäle : Die Form verfügt über eingebettete Kühlkanäle, die den Abkühlprozess des Metalls regulieren, was wichtig ist, um Defekte wie Risse oder Verformungen zu vermeiden.
• Auswurfmechanismus : Sobald die Radnabe abgekühlt und erstarrt ist, wird das Teil mithilfe eines Auswurfmechanismus aus der Form entnommen, ohne es zu beschädigen.

Auch die Form ist mit hoher Präzision konstruiert, da Radnaben häufig enge Toleranzen aufweisen, die eingehalten werden müssen, damit die Teile im Aufhängungssystem des Fahrzeugs ordnungsgemäß funktionieren.

Wie funktioniert eine Radnaben-Differenzdruckgussform?

Der Betrieb einer Radnabe differential pressure casting mold folgt einer Reihe sorgfältig kontrollierter Schritte. Diese Schritte sind unerlässlich, um sicherzustellen, dass die endgültige Radnabe die erforderliche Festigkeit, Haltbarkeit und Maßgenauigkeit für ihren Einsatz in Fahrzeugen aufweist. Werfen wir einen genaueren Blick auf den Ablauf des Prozesses.

1. Formvorbereitung

Bevor der Gießvorgang beginnt, muss die Form richtig vorbereitet werden. Dazu gehört die Reinigung und Inspektion der Form, um sicherzustellen, dass keine Mängel vorhanden sind, die den Gießprozess beeinträchtigen könnten. Zusätzlich ist die Form mit einem Trennmittel beschichtet, das die Entnahme des Gussteils nach dem Abkühlen erleichtert. Diese Beschichtung verhindert außerdem, dass geschmolzenes Metall an den Oberflächen der Form haften bleibt, wodurch das Risiko von Defekten verringert wird.

Anschließend wird die Form hineingelegt Druckkammer , wo es dicht verschlossen ist. Dieser Schritt ist entscheidend für die Erzeugung der Druckdifferenz, die das geschmolzene Metall in den Formhohlraum treibt.

2. Einspritzen von geschmolzenem Metall

Sobald die Form in der Druckkammer befestigt ist, geschmolzenes Metall (normalerweise eine Legierung wie Aluminium, Magnesium oder andere hochfeste Metalle) wird in den Formhohlraum eingespritzt. Beim Differenzdruckgussverfahren wird die Metallschmelze mit kontrolliertem Luftdruck in die Form gedrückt. Das Differenzdruck wird sorgfältig verwaltet, um sicherzustellen, dass das geschmolzene Metall gleichmäßig fließt und alle Teile der Form füllt, einschließlich dünner Wände und komplexer Geometrien wie Bolzenlöcher oder Nuten.

Der Druck zwingt das Metall, die Form vollständig und gleichmäßig zu füllen. Dies ist ein entscheidender Schritt, da eine unvollständige Formfüllung zu Fehlern wie Hohlräumen oder Schwachstellen im Endprodukt führen kann. Der kontrollierte Druck stellt sicher, dass diese Probleme minimiert werden.

3. Erstarrung unter Druck

Sobald das geschmolzene Metall in die Form eingespritzt wird, beginnt es abzukühlen und zu erstarren. Der Differenzdruck Die während der Erstarrung aufrechterhaltene Temperatur trägt dazu bei, dass das Metall gleichmäßig abkühlt und verhindert so die Bildung von Defekten wie Rissen oder Verwerfungen. Durch den Druck bleibt das Metall außerdem dicht im Formhohlraum gepackt und sorgt so für ein dichtes, festes Endprodukt.

Der Kühlprozess wird durch gesteuert Kühlkanäle in die Form eingebettet. Diese Kanäle zirkulieren mit Kühlmittel, um die Geschwindigkeit zu steuern, mit der das geschmolzene Metall erstarrt. Eine ordnungsgemäße Kühlung ist wichtig, um innere Spannungen oder ungleichmäßige Erstarrung zu vermeiden, die die Festigkeit und Integrität der Radnabe beeinträchtigen könnten.

4. Öffnen der Form und Entfernen der Teile

Sobald die Radnabe erstarrt ist, wird die Form vorsichtig geöffnet und der Guss entnommen. Abhängig von der Formkonstruktion kann ein Auswurfsystem Damit lässt sich die erstarrte Radnabe beschädigungsfrei aus der Form drücken. Der Differenzdruck Das beim Gießen aufgetragene Material sorgt dafür, dass die Radnabe mit hoher Maßgenauigkeit entsteht und nur minimale Nachbearbeitung nach dem Guss erforderlich ist.

In diesem Stadium kann die Radnabe zusätzlichen Schritten wie Reinigung, Entgratung oder Oberflächenbehandlung unterzogen werden, um sicherzustellen, dass sie den erforderlichen Spezifikationen entspricht.

5. Endkontrolle und Tests

Nachdem der Guss aus der Form genommen wurde, wird die Radnabe einer gründlichen Inspektion und Prüfung unterzogen. Dies kann eine visuelle Prüfung auf Oberflächenfehler, Maßprüfungen mit Koordinatenmessgeräten (KMG) und Festigkeitsprüfungen umfassen. Bei kritischen Komponenten wie Radnaben können auch zerstörungsfreie Prüfverfahren (NDT) wie Ultraschallprüfung oder Röntgenprüfung zur Prüfung auf interne Mängel eingesetzt werden.

Vorteile der Verwendung von Radnaben-Differenzdruckgussformen

Die Verwendung von Differenzdruckguss Formen bieten zahlreiche Vorteile bei der Herstellung von Radnaben. Nachfolgend sind einige der wichtigsten Vorteile aufgeführt:

Anwendungen von Radnaben-Differenzdruckgussformen

Radnaben, die in Differenzdruckgussformen hergestellt werden, werden in einer Vielzahl von Anwendungen eingesetzt, darunter:

• Personenkraftwagen : Leichte und langlebige Radnaben für den täglichen Gebrauch in Autos, SUVs und Crossovers.
• Nutzfahrzeuge : Hochleistungs-Radnaben für Lastkraftwagen, Busse und andere Nutzfahrzeuge, die eine höhere Festigkeit und Leistung erfordern.
• Renn- und Performance-Fahrzeuge : Leichte, hochfeste Radnaben für Sportwagen, Rennfahrzeuge und Hochleistungsanwendungen.
• Elektrofahrzeuge (EVs) : Spezialisierte Radnaben für Elektrofahrzeuge, die leichtere Komponenten erfordern, ohne Einbußen bei Festigkeit oder Haltbarkeit.
